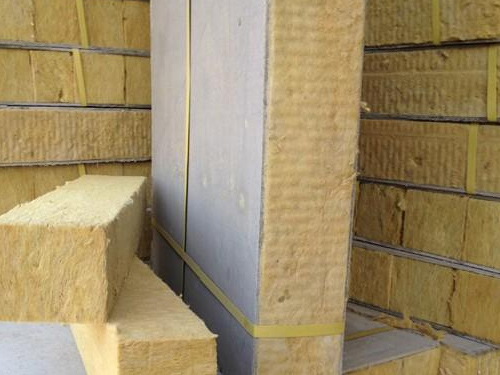

復合巖棉板采用的材料均為A級不燃材料。水泥纖維板判定指標(A級)爐內(nèi)平均溫度≤50℃;持續(xù)燃燒時間≤20s；質(zhì)量損失≤50%。本產(chǎn)品指標分別是爐內(nèi)平均溫度=19℃；持續(xù)燃燒時間=0s；質(zhì)量損失=13%。巖棉的燃燒性能檢測結(jié)果A級不燃材料。
使用范圍
因其強度大 防水性能好 適合 外墻保溫 地面 屋頂?shù)谋?br /> 良好的保溫性能：
復合巖棉板中的巖棉是采用優(yōu)質(zhì)巖棉復合而成的。標準要求導熱系數(shù)W/(m/K)≤0.044；憎水率≥98.0%；吸水率≤5%；熱荷重收縮度≥600℃，本產(chǎn)品導熱系數(shù)W/(m?K)=0.043；憎水率=98.30%；吸水率=3.6%；熱荷重收縮度=660℃。
優(yōu)越的耐侯性能和抗沖擊性能
復合巖棉板中的飾面板是采用高強耐侯的水泥纖維作為防護層。標準密度g/cm31.4<d≥1.7，檢測密度g cm3="1.6；標準吸水率≤28%，檢測吸水率21%；標準抗凍性無破裂無分層，檢測抗凍性無破裂無分層；標準耐濕率≤0.23%，檢測耐濕率=0.13%；標準抗折強度氣干≥18MPa飽水≥14MPa，檢測抗折強度氣干=19MPa飽水=15MPa；標準抗沖擊強度≥2.0KJ/m2,檢測抗沖擊強度=4.0KJ/m2
裝方便快捷、工期短降低工程造價：
復合巖棉板在實際施工過程中,由于采用特殊安裝鏈接件連接,不受施工溫度的影響,所以既縮短工期也降低了造價。
外裝飾面可有多種選擇：
復合巖棉板外飾面層可有多種選擇，如：氟碳漆、真石漆、各種涂料、金屬板、仿石材、瓷磚等。
巖棉板主要以經(jīng)擺錘法生產(chǎn)的憎水型巖棉板為保溫隔熱層材料，巖棉復合板是以天然巖石如玄武巖、輝長巖、白云石、鐵礦石、鋁釩士等為主要原料，加適量的粘結(jié)劑、憎水劑經(jīng)高溫熔化、纖維化而制成的無機質(zhì)纖維，其執(zhí)行標準是GB/T25975-2010《建筑外墻外保溫用巖棉制品》；礦渣巖棉棉是以工業(yè)礦渣如高爐的礦渣、磷礦渣、粉煤灰等為主要原料，經(jīng)過重熔纖維化而制成的無機質(zhì)纖維。
巖棉板是專門為建筑物的外墻外保溫薄抹灰系統(tǒng)而設計生產(chǎn)，適用于基強為混凝土或磚墻等密實結(jié)構(gòu)的新建或既有建筑物的外墻保溫或節(jié)能改造；其中外墻保溫巖棉帶還可以作為防火隔離帶，與燃燒性能達不到A級的保溫材料配套使用，以提高建筑物外墻的消防防火功能。
巖棉板技術(shù)參數(shù)：
| 檢驗項目 | 標準要求 | 測定值 | |
| 外觀 | 表面平整,無傷痕、污跡、破損 | 表面平整，未見傷痕、污跡、破損 | |
| 尺 寸 | 長 度 mm | 1200+15 -3 | 1203 |
| 寬 度 mm | 600 | 600 | |
| 厚 度 mm | 50+5 -3 | 51 | |
| 密 度 kg/m3 | ------ | 180 | |
|
渣球含量 % （粒徑大于0.25 mm） |
≤10 | 3.8 | |
| 燃燒性能 | A級 | A級 | |
| 纖維平均直徑 μm | ≤7.0 | 4.3 | |
| 導熱系數(shù)W/(m ·K) (平均溫度25℃) | ≤0.040 | 0.039 | |
| 憎水率 % | ≥98.0 | 99.9 | |
| 抗拉強度 Kpa | ≥7.5 | 15.2 | |
|
壓縮強度 Kpa （10%變形） |
≥40 | 77.6 | |
| 酸度系數(shù) | ≥1.6 | 2.0 | |
巖棉外墻外保溫系統(tǒng)的性能指標
| 項目 | 單位 | 性能指標 | 試驗方法 | ||
| 耐候性 | 耐候性試驗后外觀 | — | 不得出現(xiàn)飾面層起泡或剝落、保護層空鼓或脫落等破壞，不得產(chǎn)生滲水裂縫 | JGJ144附錄A.3 | |
| 抹面層與保溫層拉伸粘結(jié)強度 | MPa | 不得小于0．01MPa，且破壞部位應位于保溫層內(nèi) | JGJ144附錄A.3 | ||
| 吸水量（浸水1小時） | g/m2 | ≤1000 | JGJ144附錄A.6 | ||
| 水蒸氣透過濕流密度 | g/(m2·h) | ≥1.67 | JGJ144附錄A.11 | ||
| 耐凍融性能 | 凍融后外觀 | — | 30次凍融循環(huán)后保護層無空鼓、脫落，無滲水裂縫 | JGJ144附錄A.4 | |
| 保護層與保溫層拉伸粘結(jié)強度 | MPa | 不得小于0．01MPa，且破壞部位應位于保溫層內(nèi) | JGJ144附錄A.4 | ||
| 不透水性 | — | 2h不透水（試樣抹面層內(nèi)側(cè)無水滲透） | JGJ144附錄A.10 | ||
客服QQ
